拉绳开关 PWS-H
适用于3托辊式皮带紧急停止
- 通用型、模块化设计，同样适用于危险区域的应用（粉尘防爆）
不含移动部件的电子位置开关；
检测性能高，不受外界干扰；
内置电子电路检测，无需现场校准，可靠稳定安装于一体，现场安装使用，简单方便；
NO/NC输出。
分享
技术参数
产品特征
|
电气设计 |
|
|
输出方式 |
NO/NC |
|
感应距离 |
20°锁紧 |
|
外壳 |
铝 |
|
尺寸[mm] |
高度143宽度166 |
应用
|
特殊的性能 |
|
|
防爆 |
Tb |
|
防水 |
IPX7 |
电气数据
|
工作电压[V] |
24VDC/220VAC |
|
电流损耗[mA] |
- |
|
防护等级 |
IP67 |
|
反相保护 |
- |
|
电气接口 |
接线端子 |
输出
|
电气设计 |
NO/NC |
|
输出功能 |
常开/常闭 |
|
开关量输出DC电压降最大值[V] |
- |
|
漏电流最大值[mA] |
- |
|
开关量输出DC的持续电流负载[mA] |
- |
|
开关频率DC[Hz] |
- |
|
短路保护 |
- |
|
短路保护类型 |
- |
|
过载保护 |
- |
工作条件
|
环境温度[℃] |
-25~60；-40~60 |
|
外壳防护等级 |
IP67 |
认证
|
CCC认证 |
|
|
防爆认证 |
|
机械技术数据
|
重量[g] |
|
|
外壳 |
铝 |
|
感应面 |
拉绳柄 |
|
出线孔 |
M20格兰头 |
|
尺寸[mm] |
高度143宽度166 |
|
原材料 |
铝 |
PWS-H系列
|
全金属壳体，满足绝大数苛刻的工况环境，和极端温度和天气变化 |
|
可在拉绳上任意点触发紧急停止功能 |
|
2x100m的最大拉绳长度减少了紧急停止拉绳开关的数量，从而最大限度地降低了成本 |
|
满足用户对重负荷的期望 |
应用推荐
|
敞开式输送机 |
|
安装简便，无需进一步调节 |
|
免维护，耐腐蚀，应用广泛 |

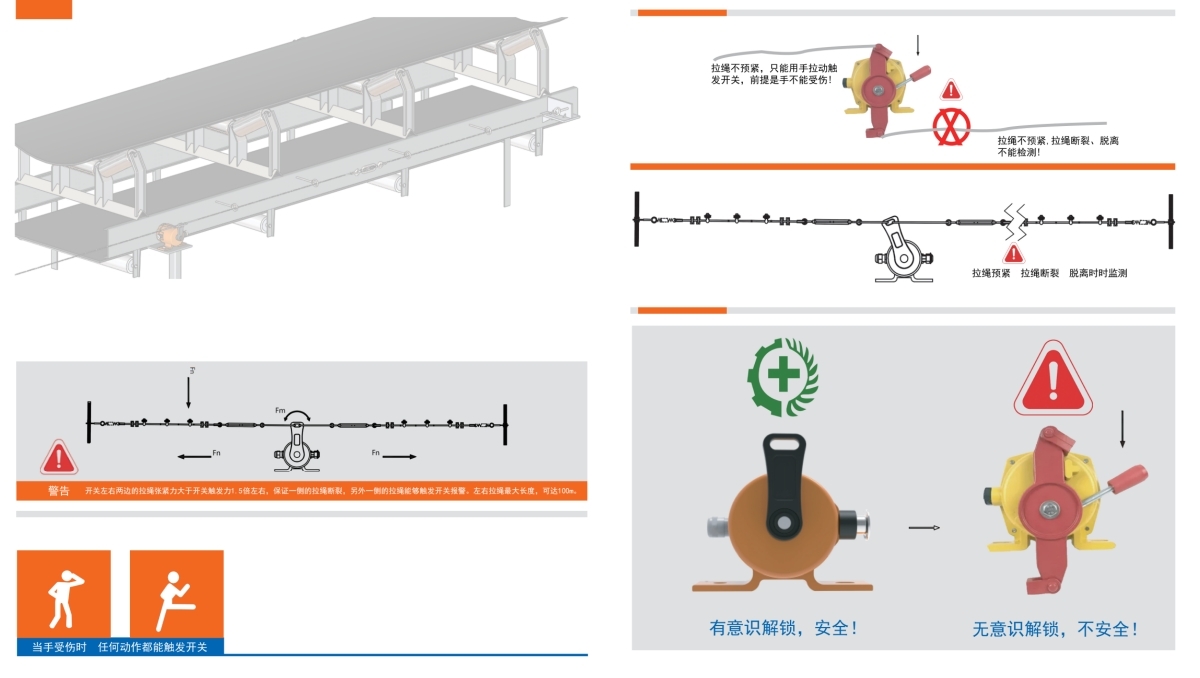

功能原理
