电容式料位开关 CM
适用于各种固体料位监测
■易于安装与调节，适应不同料仓需求
■防护等级高，适应恶劣环境
■智能调节，满足多样化应用需求
相关产品
电气参数
|
接线端子 |
0.14 - 2.5mm2 (AWG 26-14) |
|
电缆接口 |
M20 x 1.5 screwed cable gland；NPT1/2"orNPT3/4"conduitconnection |
|
信号继电器 |
探头不接触物料->探头被物料覆盖，可调节0,5到20秒； 探头被物料覆盖->探头被物料释放，可调节0,5到20秒 |
|
安全操作 |
(FSL,FSH)高低料位可调节 |
|
灵敏度 |
4档可调 |
|
过电压类别 |
II |
|
污染等级 |
2 |
|
防反接 |
Y |
|
防短路 |
Y |
应用
|
特殊的性能 |
|
|
防爆 |
Tb |
|
防水 |
IPX7 |
机械参数
|
壳体 |
塑料；铝制，带涂层 |
|
防护等级 |
IP67 |
|
过程连接 |
螺纹 |
|
延展方式 |
M33*2; G1'' |
|
容差长度"L“ |
CM1**1L选项120°C:±5mm (± 0.2“)；CM1**1L选项180°C :±10mm (± 0.4“)； CM1**2L: ± 10mm (± 0.4“)；CM1**3L: ± 15mm (± 0.6“) |
|
工作条件 |
|
|
工作温度 |
-25℃…85℃ |
|
认证 |
EX tb IIIC T80°C Db |
设计和工作方式
|
电容式是通过监测探头周围的电容值来测量料位的。采用先进的屏蔽技术有效避免了探头上粘料的影响。其测量过程几乎不受仓壁的影响。 |
|
并且工厂所提供的预校准功能赋予其在大部分现场应用免校准的特性。 |
|
本产品通常安装于料仓指定高度的侧壁上，以监测仓内物料是否已经到达规定的料位高度。 |
|
杆式延展(CM1**-2*）的探头长度可达3m，缆式延展(CM1**-3*)的探头长度可达6m。 |
|
推荐使用移动卡箍以便于在现场应用时，随时可调节料位开关的监测点。 |
应用领域
|
电容式料位开关适用于各类固体料仓或容器的料位监测。 |
|
该仪表适用于各类介电常数高于1.6的粉料或颗粒。 |
|
广泛应用于如下多个领域：建筑材料工业、食品工业、塑料工业、饲料工业、化工工业、机械工业 |

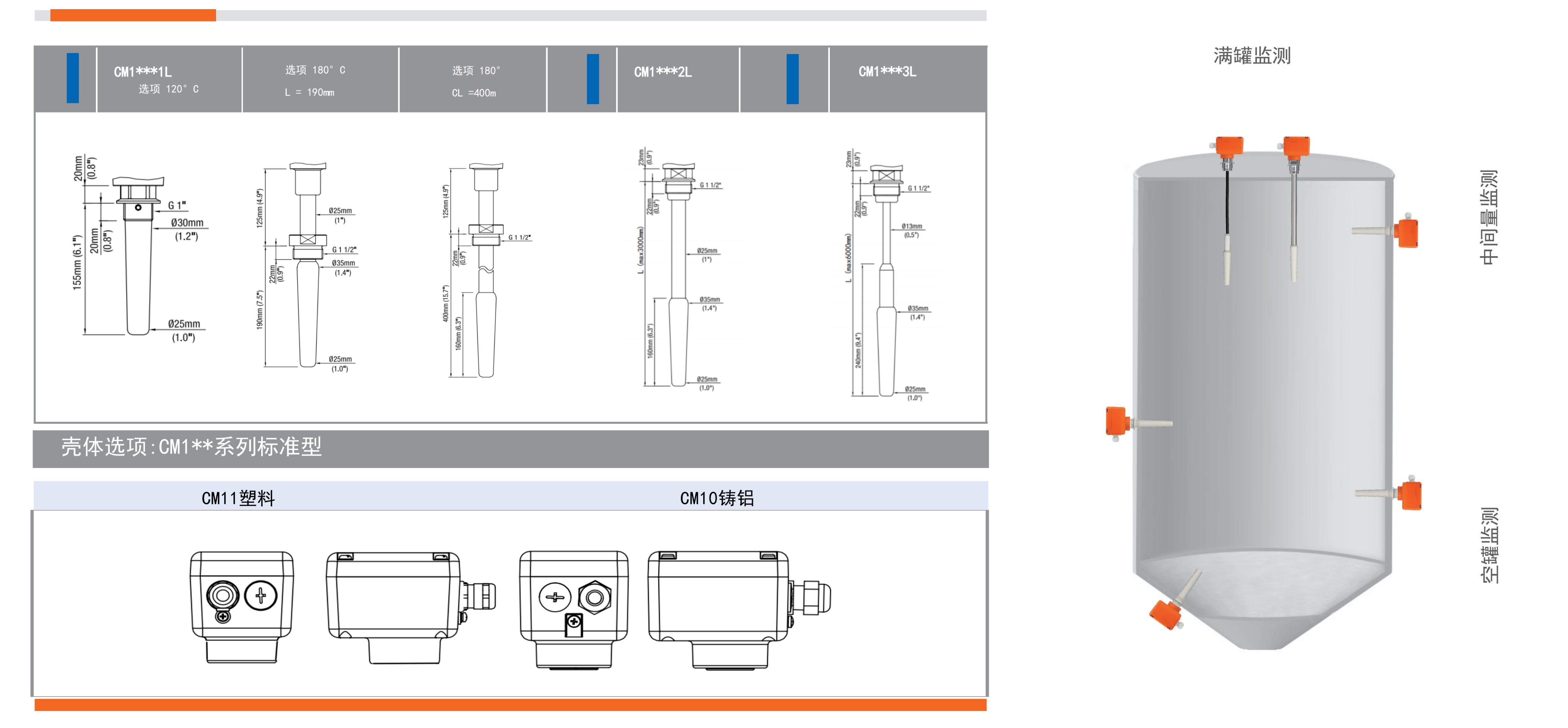

结构类型
