防撕裂传感器
- 广泛用于整个皮带式散货输送过程，监控皮带磨损
- 能够在早期阶段检测到皮带损坏
相关产品
技术参数
|

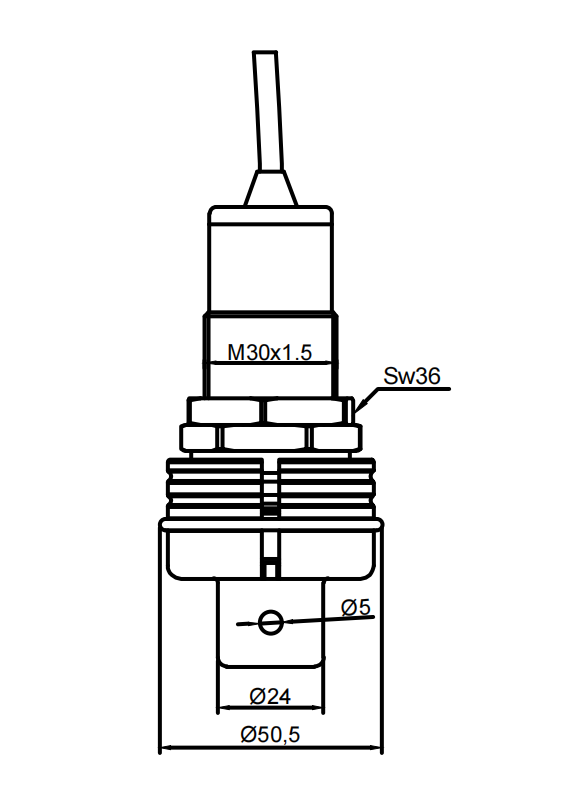

机械数据 |
|
|
重量[g] |
172 |
|
原材料 |
塑料 |
|
电气技术数据 |
|
|
工作电压 [V] |
12...30 |
|
电流损耗 [mA] |
<20 |
|
反相保护 |
有 |
|
输出 |
|
|
电气设计 |
PNP |
|
开关量输出DC电压降最大值 [V] |
2.5 |
|
开关量输出DC的持续电流负载 [mA] |
200 |
|
短路保护 |
有 |
|
过载保护 |
有 |
|
工作条件 |
|
|
环境温度[℃] |
-20...60 |
|
外壳防护等级 |
插件: 1 xM12;译码: A;触头:镀金的 |
|
电气连接 |
插件: 1 xM12;译码: A;触头:镀金的 |
|
防爆标识 |
Ex mb IIIC T80°C Db；Ex mb IIC T6 Gb |
|

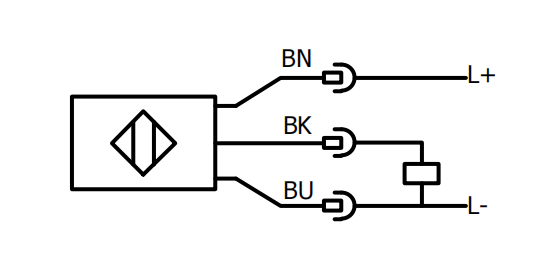

接线图 |
|
|
■ PNP\NPN设计； ■ NC\NO输出； ■ 塑料壳体，满足绝大数苛刻环境需求和极端的气候变化； ■ 皮带跑偏，触发开关输出，适用于开放式输送机等； ■ 满足用户对恶劣工况的极高期； ■ 内置电子电路无需现场校准，现场安装简单，使用方便 |
|
应用领域
|
防撕裂开关广泛用于整个皮带式散货输送过程，监控皮带磨损，能够在早期阶段检测到皮带损坏比如皮带的部分脱落碎片，钢丝从皮带上伸出，皮带边缘撕裂，修理点的修饰面脱落，接头缺陷等。 |
设计和工作方式
|
■ 从皮带上伸出来的橡胶碎片、装甲带的断裂和下垂的钢丝绳，会被托辊夹住，最坏的情况下会撕裂皮带或整条皮带。监控应包括橡胶碎片或撕裂的钢丝绳，这些橡胶碎片或撕裂的钢丝绳从胶带的上部伸出，可能会被胶带返回侧的滚轮卡住。 |
|
|

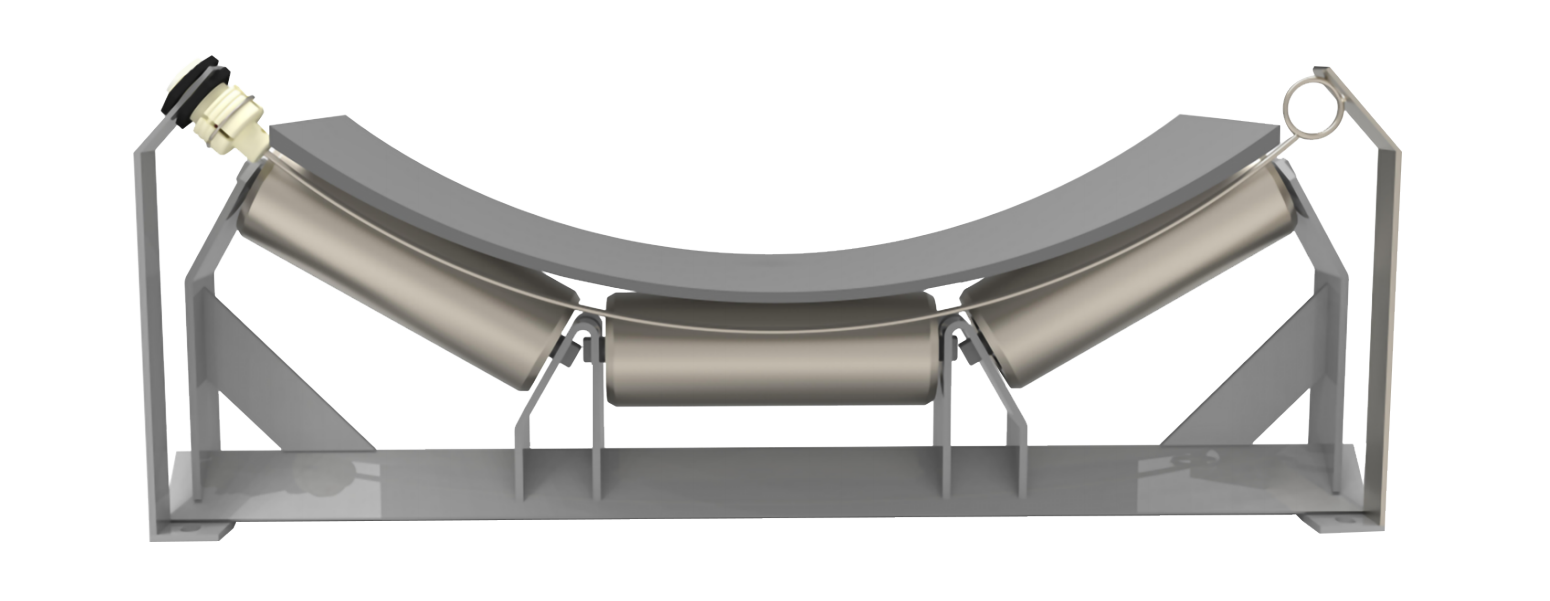

■ 防撕裂传感器安装在上带下方，检测下垂的橡胶碎片和绳索。在输送带上收紧一根脱扣绳，两端端固定在输送带结构上。靠近一端携带感应式的拉离装置。当绷紧的脱扣绳被橡胶碎片或绳子接触时，扣环与开关分离，并发出信号。 |
|
|
■ 为了覆盖整个皮带宽度，该系统应安装在输送带只有轻微槽的地方，例如，在头部滑轮附近或在给料点后面。 |
功能与安装
|
|
|
|

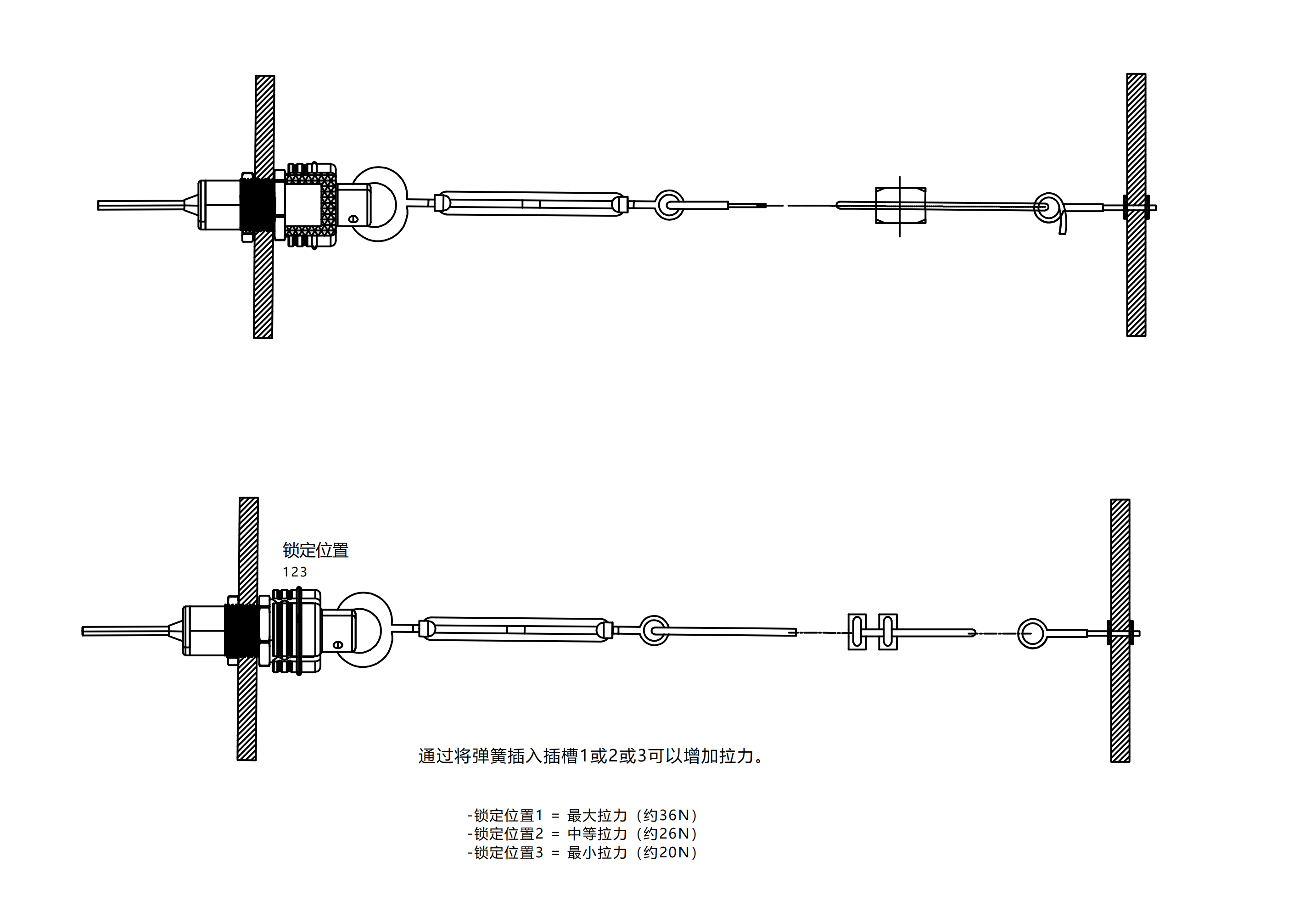

传感器脱扣绳，其中一端固定在输送带结构上，另一绳端连接到携带感应开关的拉离装置。当绷紧的脱扣绳被皮带橡胶碎片接触时，扣环与开关分离，并发出电信号。 |
