压力传感器 PCA紧凑型
全金属紧凑型压力变送器
- 工业紧凑型
- 高灵敏度，高精度
- 全不锈钢材质 防护等级IP67
分享
相关产品
技术参数
产品特征
|
工作电压 [V] |
24DC(V) |
|
输出电流[mA] |
4...20mA |
|
满量程输出[mA] |
60mV...150mV |
|
补偿温度 |
0℃...60℃(≤35kPa),-10℃...70℃(其他) |
|
零点温漂 |
±1.5%FS(10kPa),±0.75%FS(其他) |
|
灵敏度温漂 |
±0.75%FS |
|
工作条件 |
|
|
环境温度[℃] |
-30℃...85℃ |
|
阻抗 |
2kΩ...5kΩ |
|
响应时间 |
≤1ms(90%FS) |
|
绝缘电阻 |
≥200MΩ/250VDC |
|
非线性 |
±0.25% |
|
热迟滞 |
±0.075%FS,±0.3%FS/年 |
|
重复性 |
±0.05%FS |
应用领域
|
带螺纹连接，用于相对和绝对压力测量，广泛应用于流体管道、液压系统、气压系统等领域，用于实时监控和控制压力的变化，确保生产过程的稳定性和安全性。 |
设计和工作方式
|
测量气体、水、液体的相对压力和绝对压力。不锈钢一体化结构，体积小、重量轻，安装适用方便简洁，性能稳定且抗干扰性能强。 |
|
内置数字处理电路，将传感器毫伏信号转成标准电 流、电压信号输出。 |
|
采用高稳定、高精度的压力芯 片。量程范围宽，可测量程绝压，表压和密封压。 |
功能
|
多种过程连接，全不锈钢外壳，IP67防护等级 |
广泛适用于工业现场严苛的应用场景 |
|
结构紧凑、小巧，安装便捷 |
较强的抗干扰能力 |
|
可靠的稳定性 |
|

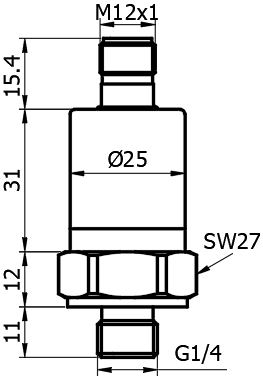

产品结构图示及特点
|
|
结构紧凑 |
|
数字电路补偿 |
|
|
抗干扰强、长期稳定性好 |
|
|
直径小、体积小、安装使用方便 |
|
|
可测量绝压、表压和密封压 |
|
|
多种安装螺纹连接可选 |
